Зимняя удочка телескоп - блеснилка своими руками

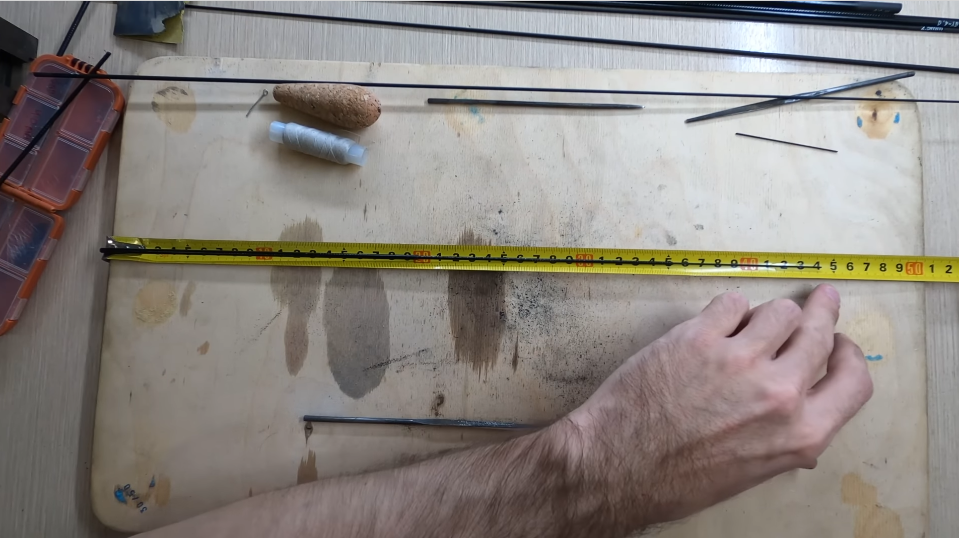

Нам понадобится такой вот полный хлыст с посадочным диаметром 4,2 миллиметра, с него всё начинается, сначала нужно сделать основу, и от основы уже будет строиться весь дальнейший телескопический хлыст. Диаметр 4,2 — это хлыст обычный полый, вершинка от поплавочной удочки моховой, они идут стандартной длиной, конкретно этот 83,6 сантиметров, они могут отличаться, потому что закатка у всех разная, плюс-минус полтора сантиметра по моему опыту, потому что сколько я не пробовал из этих хлыстов делать, они отличаются на 1–2 сантиметра.

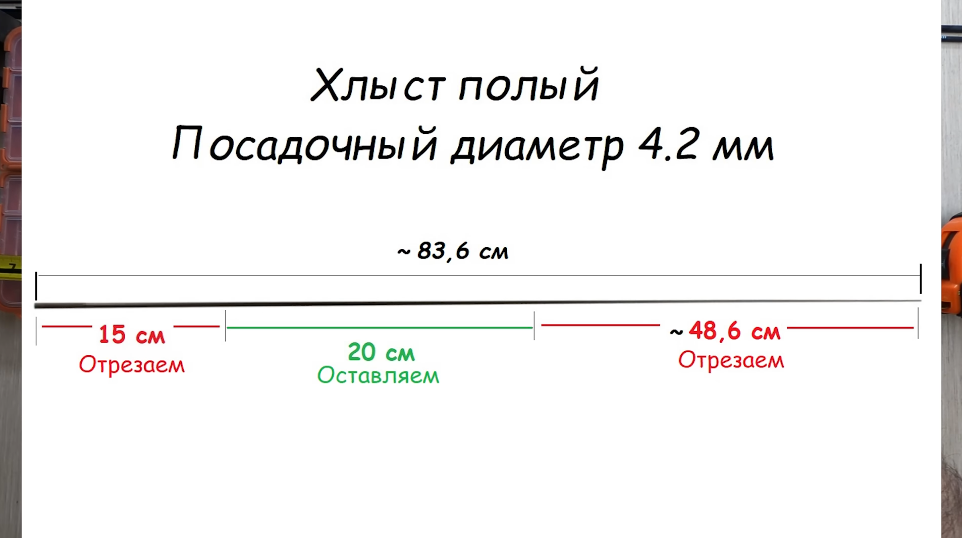

Я собираюсь делать удилище под блесны, то есть мне нужен средней жесткости хлыст, блесны будут до 4–5 грамм, возможно, и где-то, наверное, от 2 грамм минималка. Я уже удочки такие делал и опыт имею, поэтому покажу вам наглядно на чертеже, какую часть нужно будет отрезать и оставить.

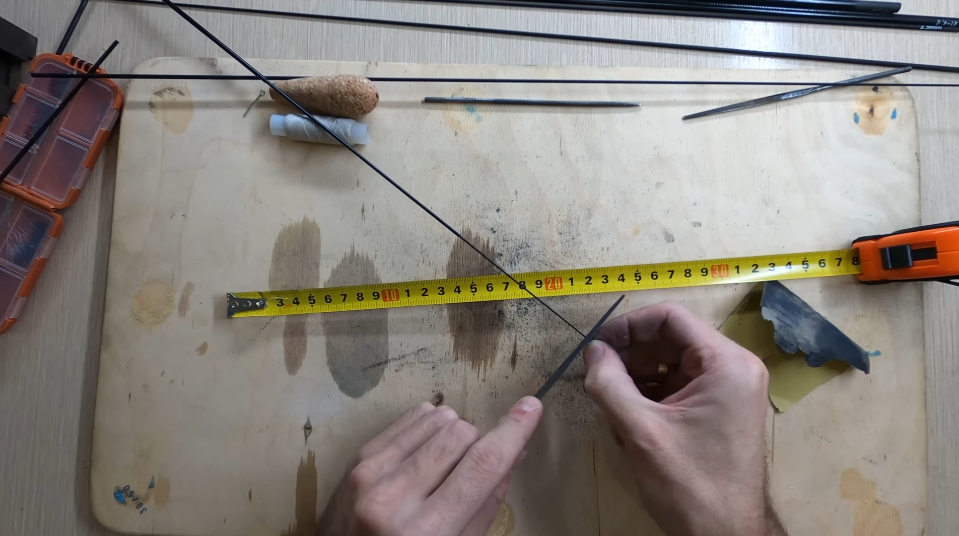

Я обычно беру 15 сантиметров от окончания хлыста, то есть эта часть нам не нужна, значит, на расстоянии 15 сантиметров вы спокойно можете отпиливать. Отпиливать будем обычным надфилем с острой гранью, с ребристой и поступательными движениями, то есть мы взяли нужную нам длину и начинаем потихонечку пропиливать. Делаем надпил по всему диаметру хлыста

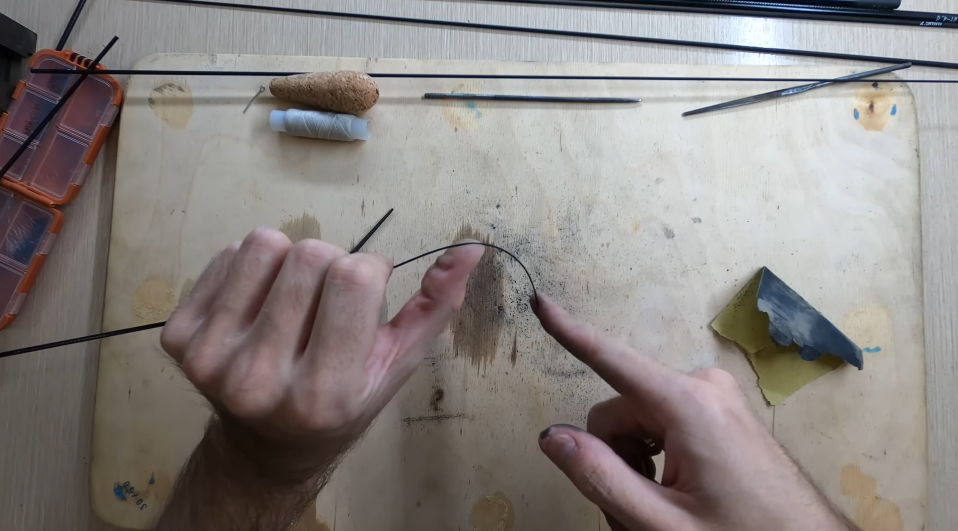

Как только хлыст начнет прогибаться вниз, это значит, что вы отпилили его равномерно. Теперь можно взять и тихонечко обломать, но не рвать, потому что вы можете отслоить кусочек хлыста, и он дальше пойдет уже ломаться.



Не нужную часть убираем в сторону, а ту часть которую собираемся использовать оставляем и место отпила обрабатываем наждачкой чтобы он был гладкий и ровный.



Теперь поступаем следующим образом: нам нужно определиться с тем, какую вы хотите транспортную длину вашего удилища, на этом хлысте будет крепиться рукоятка и катушка и направляющие пропускное кольцо и укладывающее пропускное кольцо.

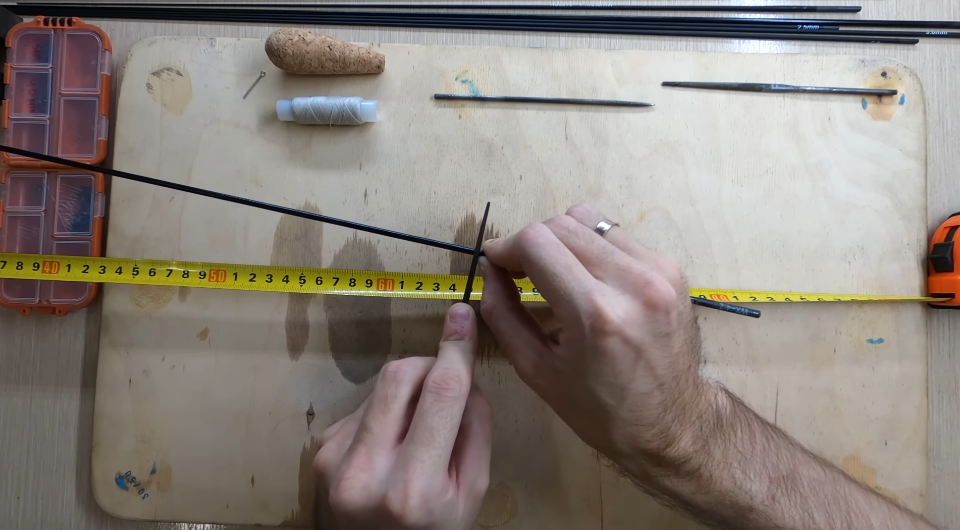

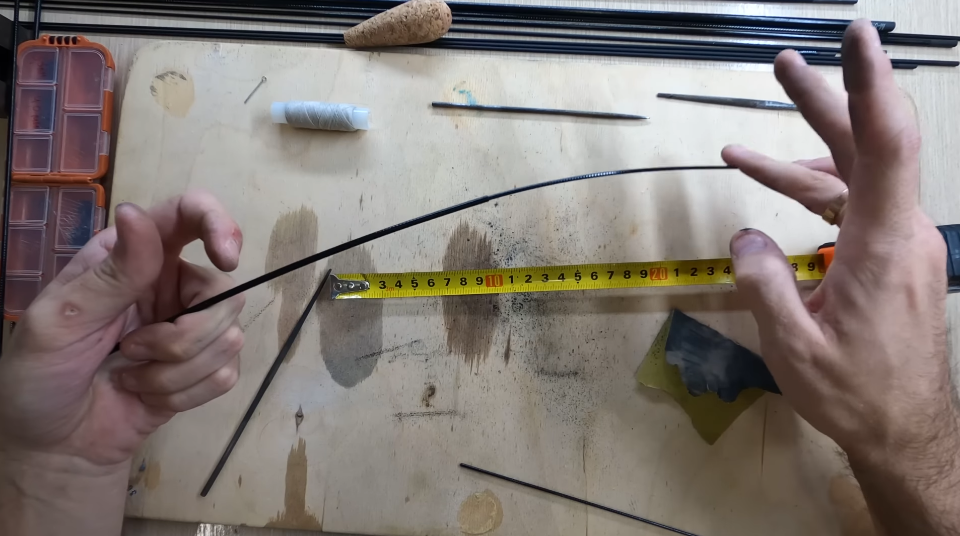

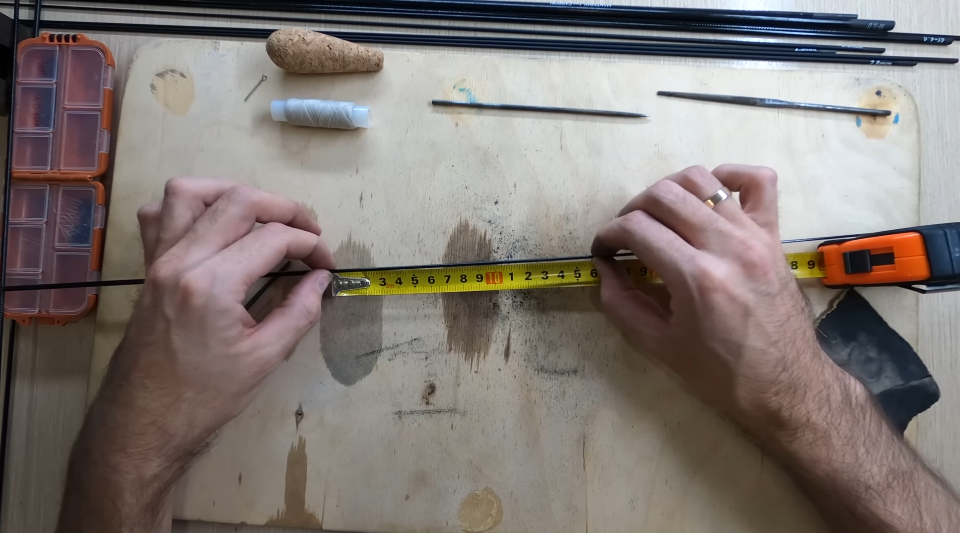

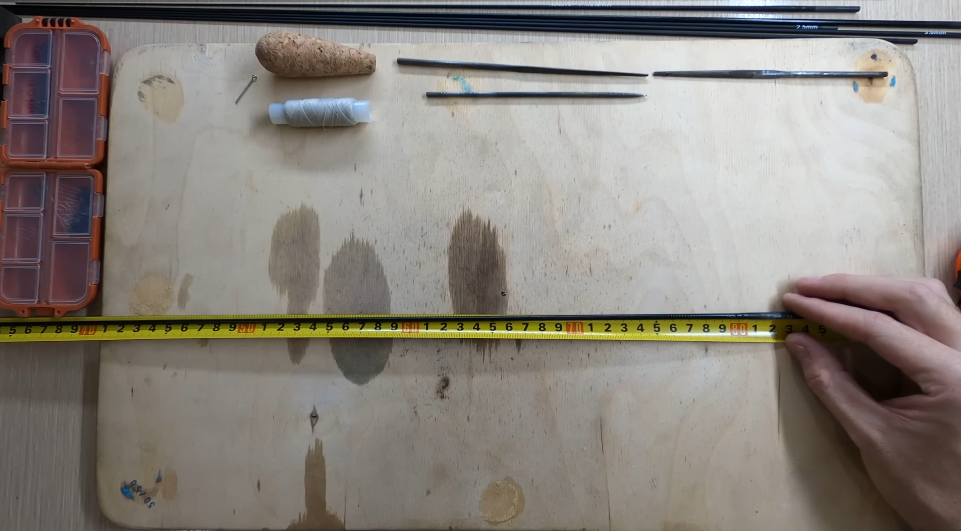

Здесь можно поступить следующим образом: допустим, я хочу сделать транспортную длину 20 сантиметров, то есть я беру рулетку, отмеряю 20 сантиметров, но надо не забывать, что у вас в этот хлыст будет заходить еще два колена, то есть он будет немножко еще выше, на это делаете акцент.



Если вы хотите, чтобы было ровно 20 сантиметров, то, соответственно, вам надо отступить примерно два с половиной сантиметра, и это будет у вас основное колено, я сделаю длину колена 20 сантиметров изначально, и всё, что остальное будет сверху, мне в принципе не повредит, даже 22–23 сантиметра не так критично. Отмерили 20 сантиметров и делаем такой же надпил такими же движениями. Вот наше готовое первое колено соответственно с этой стороны нам нужно также произвести зачистку и выровнять поверхность.

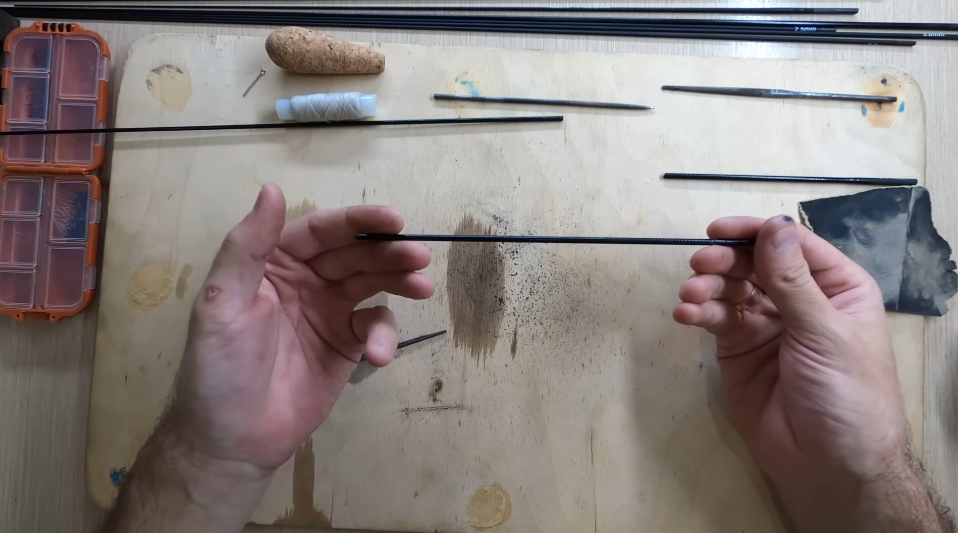

Теперь нам понадобится более тонкий хлыст для создания второго и последующих колен первый хлыст у нас был 4,2 миллиметра посадочным диаметром значит сейчас нам нужно выбрать хлыст более тонкого диаметра я бы поставил сюда хлыст 3,5 миллиметра посадочным диаметром.

Если бы мы сюда с вами засунули уже отрезанный хлыст, он бы выдвигался на небольшую длину, так как его конусность не позволяет вам пройти дальше. Если вы хотите получить очень качественную удочку, удочку, которая будет вам приносить удовольствие, то нужно потратиться и взять еще один такой же хлыст, более меньшего диаметра, в данном случае, повторюсь, три с половиной миллиметра.

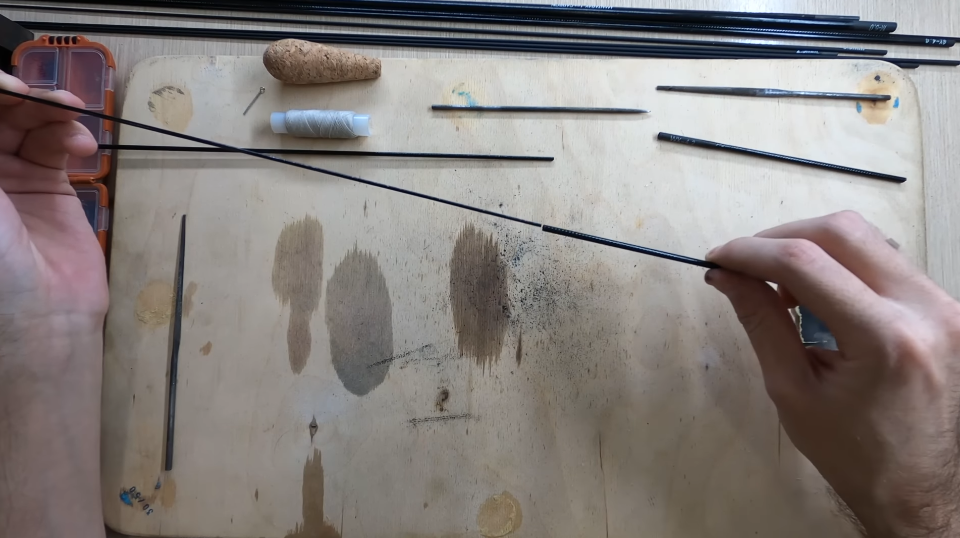

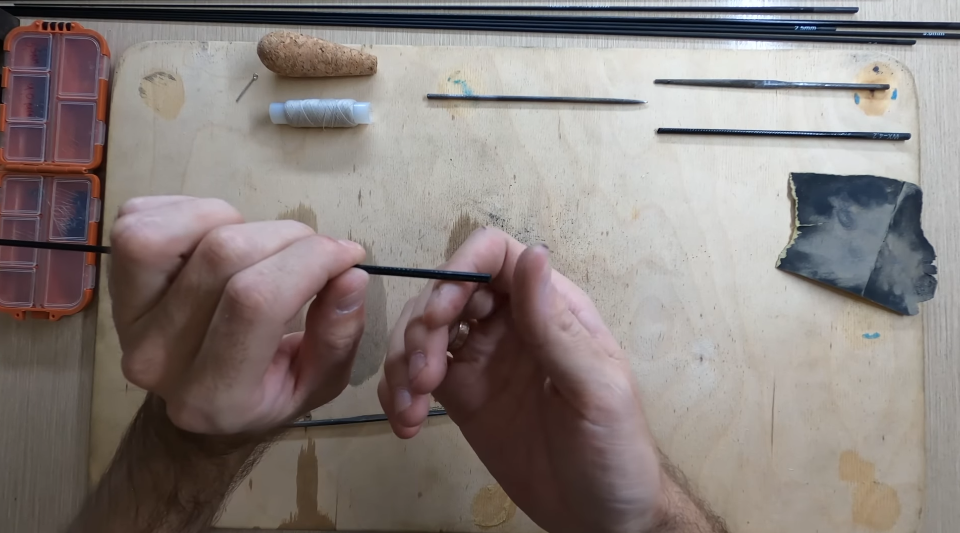

Стороной вершинки мы вставляем хлыст 3,5 в хлыст нашей основной удочки, который мы только что с вами сделали, до упора, сильно толкать не нужно, потому что вы можете этот хлыст расслоить, и уже всё будет насмарку.

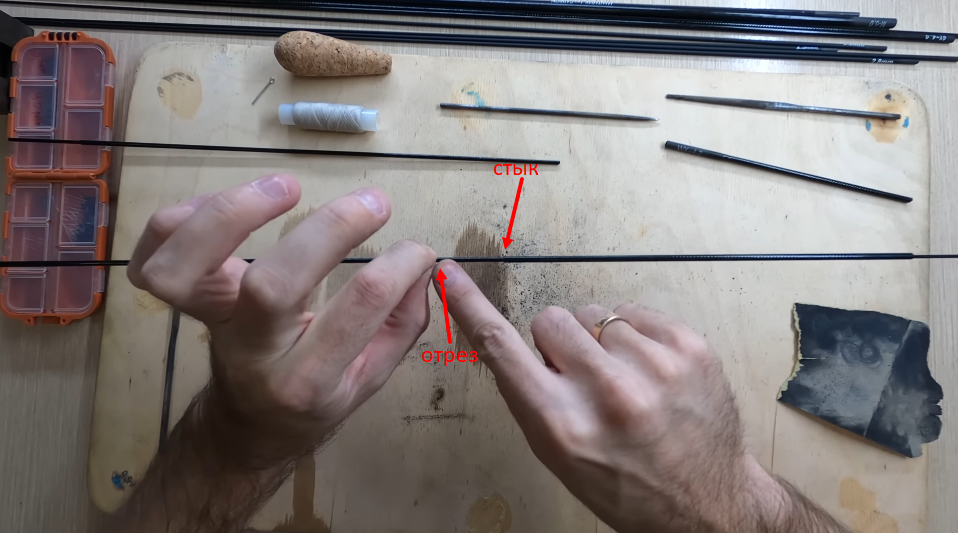

Очень большая ошибка кто пытается сделать телескопическую удочку что они режут хлыст вместе упора это неправильно нужно от места упор отступить три сантиметра примерно и здесь уже отрезать хлыст таким же способом.



Для чего делается этот промежуток выше от места стыка? Если бы вы отрезали вместе стыка, то при первом же движении он бы у вас выскочил из первого колена. Эти три сантиметра — это как раз таки необходимый запас для того, чтобы ваш хлыст стопорился внутри вашего основного хлыста, то есть вот так мы уже получаем какой-никакой двойной телескоп.

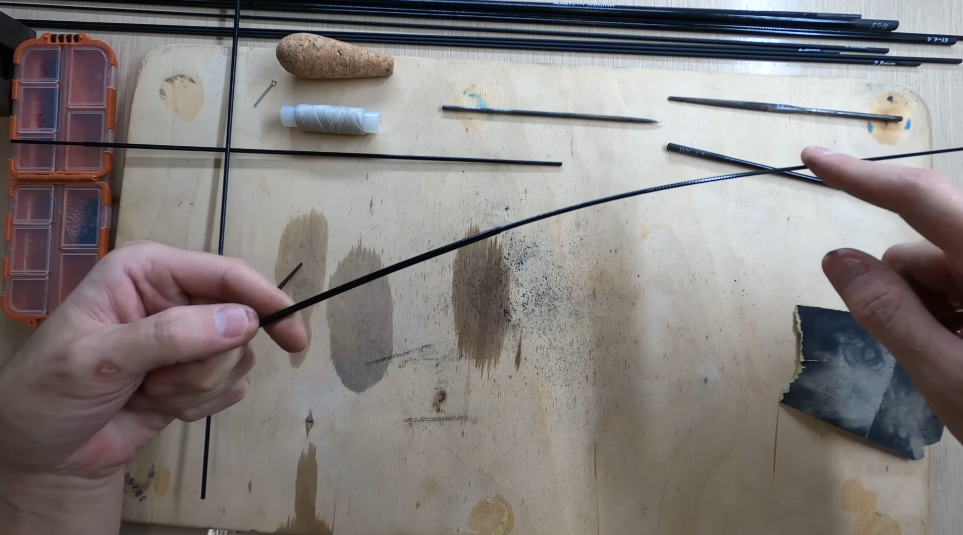

За счет того, что его конусность внутри застревает, он, собственно, держится, и у вас получается такой хлыст, хлыст еще довольно жесткий, но мы с вами делаем 3-составную телескопическую удочку, поэтому это всё ещё уйдет.

Теперь нам нужно отрезать второе колено. Примерно думаем, как будет выглядеть третий хлыст, представляем визуально. Я бы взял где-то, наверное, 16 см. Пусть этот хлыст, вторая часть, будет на четыре сантиметра короче, чем основная часть.



Делаю такой же надпил, верхушку тоже зачищаем наждачкой. Вот у нас получился хлыст из двух частей. Если вы хотите сделать двухсоставную удочку, то вы можете, в принципе, уже переходить к сборке. Если вы хотите сделать трехсоставную, как у меня, то, соответственно, нужно использовать еще один хлыст. Третью часть хлыста я предпочитаю делать не полую, как эти, а цельную. Во-первых цельный хлыст он имеет большую передачу в руку при поклевке во-вторых он более гладкий и не такой ребристый удочку мы делаем для себя так что можно и собственно потратиться почему бы и нет.

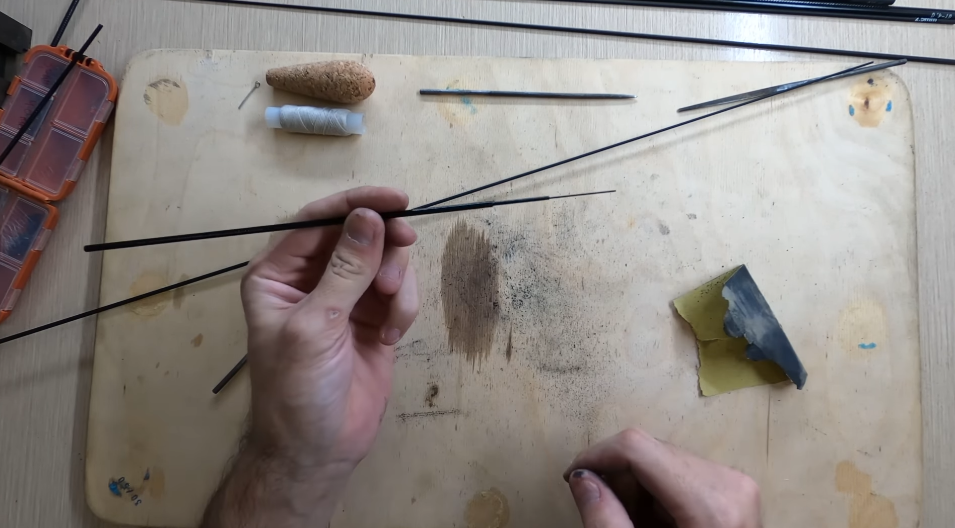

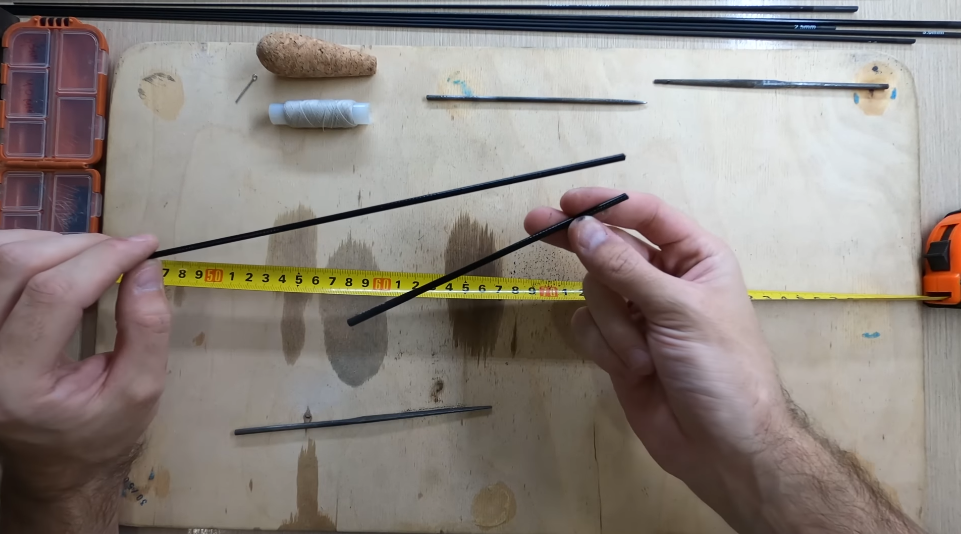

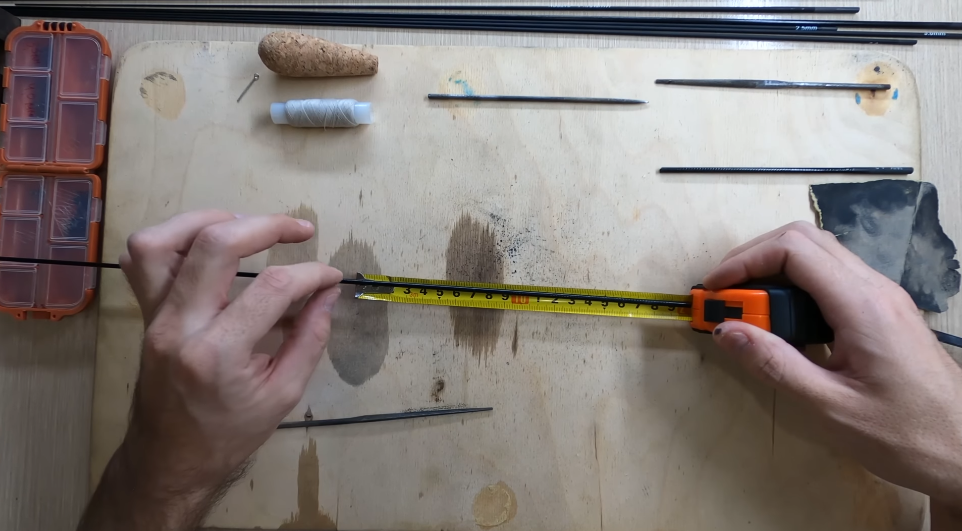

Я буду использовать третью часть из цельного хлыста, вам соответствие нужно будет его приобрести, у меня 2,8, можно использовать 2,5 или 2,3, но для этой модели лучше использовать 2,8. Просовываем тонкую часть внутрь телескопа также до упора, до места, где уперся хлыст, и уже примерно можно померить, то есть первое колено у нас было 20 сантиметров, второе 16 сантиметров, общая длина первых двух колен 35,5 сантиметров, и третью часть нам нужно сделать в два раза меньше, то есть примерно 8 сантиметров, но пока мы ее отрезаем с запасом, где у нас хлыстик уперся, отступаем от стыка 2 сантиметра, отрезаем и зачищаем.

Теперь пропускаем этот хлыстик во второе колено и у нас получается такая конструкция основное колено 20 сантиметров второе колено 16 сантиметров которое выступает из первого и наша третья часть пока что 17 сантиметровая.



Но нам нужно сделать его примерно под нужную вам жесткость блесны, у меня от 2 до 5 грамм буду использовать, поэтому я эту мягкую часть обрежу примерно здесь, пусть его длина будет составлять 9 сантиметров, и, соответственно, вершинку нам нужно с вами отпилить и зачистить.





Получилась у нас общая длина хлыстика 44 сантиметра и соответственно нам нужно будет расставить пропускные кольца направляющий тюльпан и конечный тюльпан и для того чтобы у вас
хлыст при постоянном использовании не расслаивался не ломался вам нужно будет сделать бандаж.

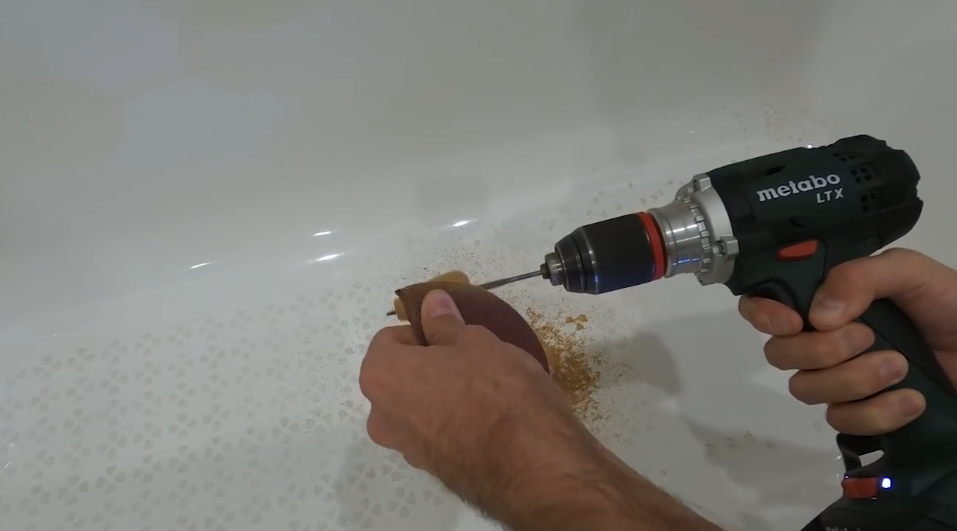

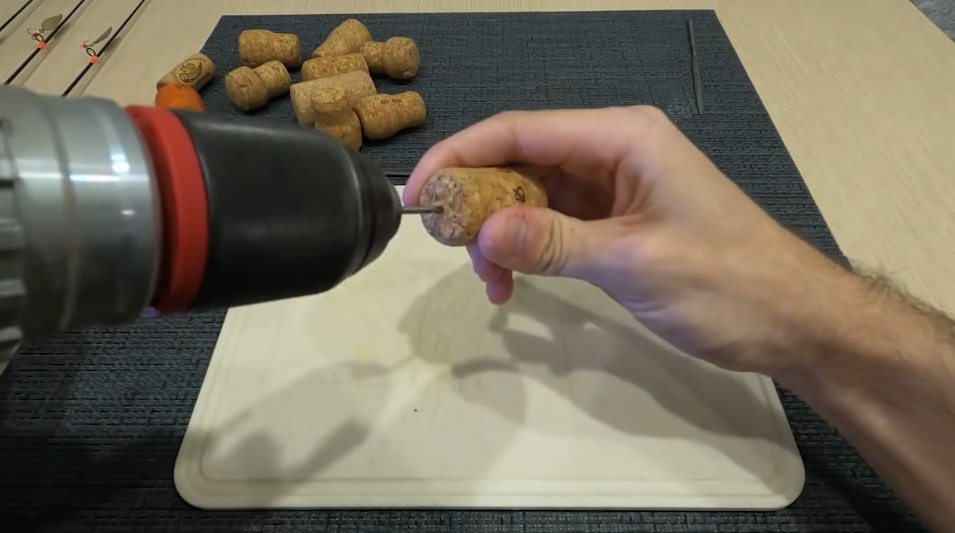

Теперь перейдем к изготовлению ручки. Нам понадобится любая подходящая пробка. Отмечаем центр и высверливаем сквозное отверстие сверлом 3 миллиметра.



Теперь нам понадобится надфиль, желательно трехгранный, продеваем его в пробку и приступаем к обработке заготовки для нашей ручки. Канцелярским ножом срезаем ненужные грани, затем при помощи шуруповерта доводим ручку до ума.



Плавно перемещаемся к следующему этапу, а именно к изготовлению катушки для удочки. Для изготовления катушки нам, соответственно, понадобится какой-то донор в виде самой катушки, которую мы перенесем на наше удилище. Я использовал такую удочку.

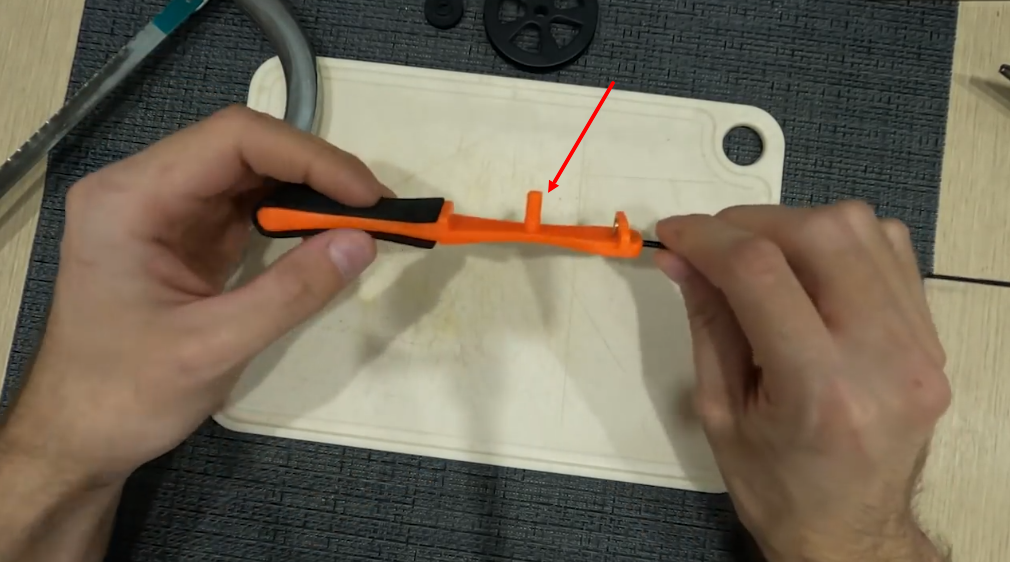

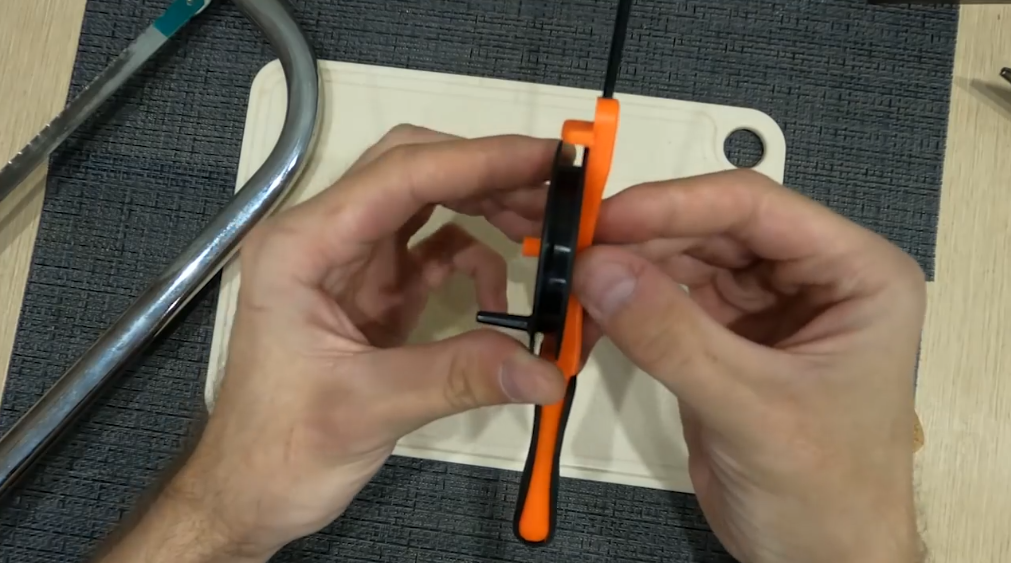

Катушка это обычная открытого типа, то есть вот такая вот композиция, мы ее снимаем, эти элементы нам пока не понадобятся, нам нужна вот эта часть, основное ребро, на котором стоит и катушка, и от этого ребра нам нужно отсечь небольшой кусочек, взять саму ось с резьбой и отсечь кусочек.

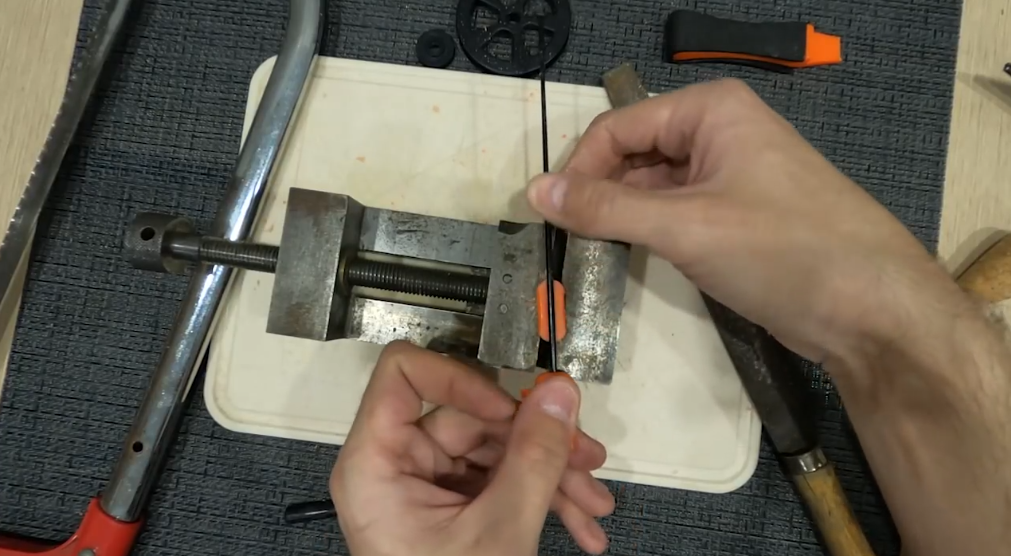

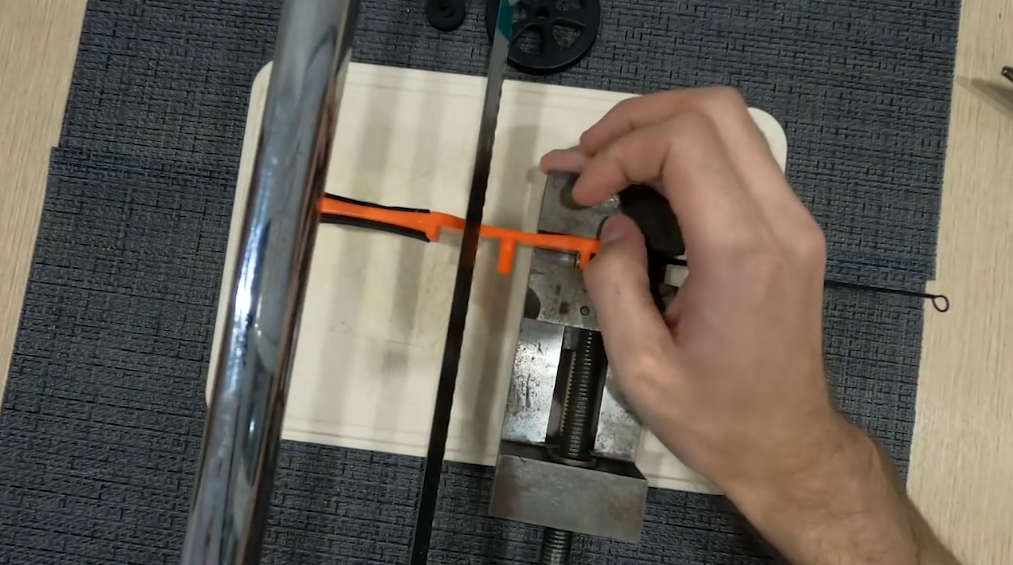

Делаю это при помощи настольных локальных тисочков, то есть мы ее зажимаем в тисках, и нам нужно отпилить этот кусочек, используя ножовку по металлу обычную с ручкой, чтоб удобно было хвататься и придерживая удилище, отпиливаем нужный нам кусочек.

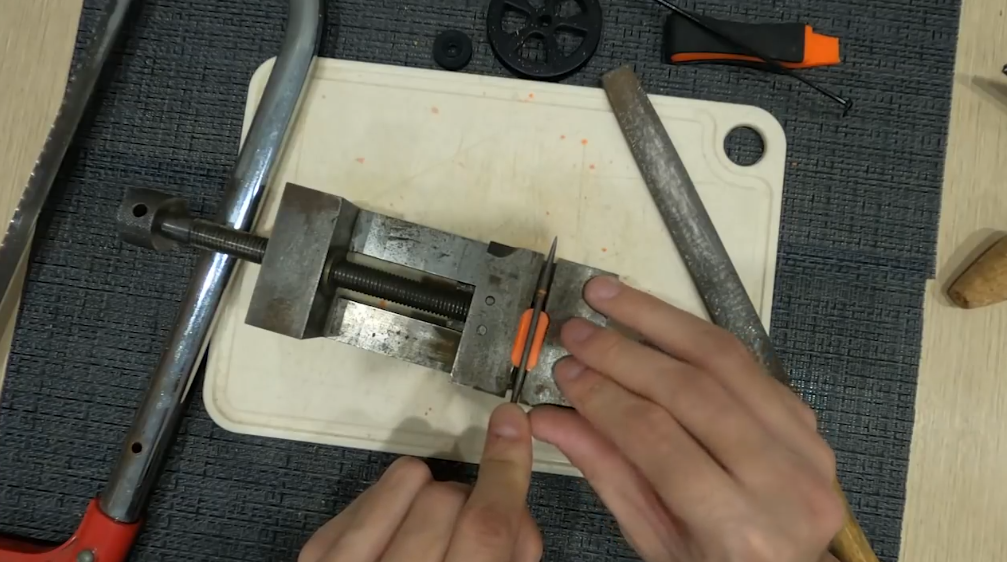

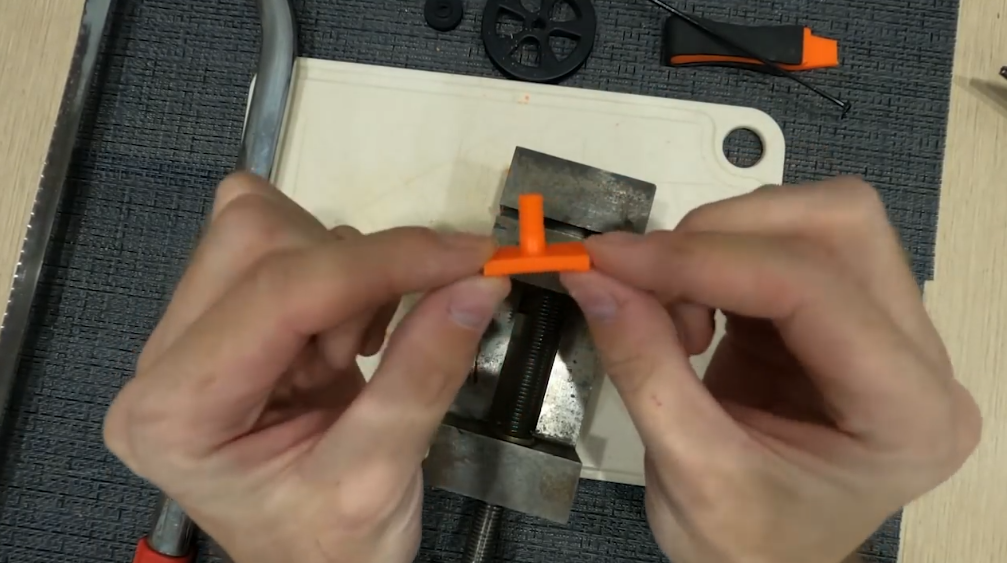

Так у нас получился такой элемент, это всё, что нам нужно, теперь необходимо с помощью грубого напильника обработать грани, чтобы они были гладенькие, ну и более-менее равномерно, и заодно надфилем сделать пропил под хлыстик удочки.

Канавка служит для его, так скажем, направленности и более жесткой фиксации с помощью супер клея.

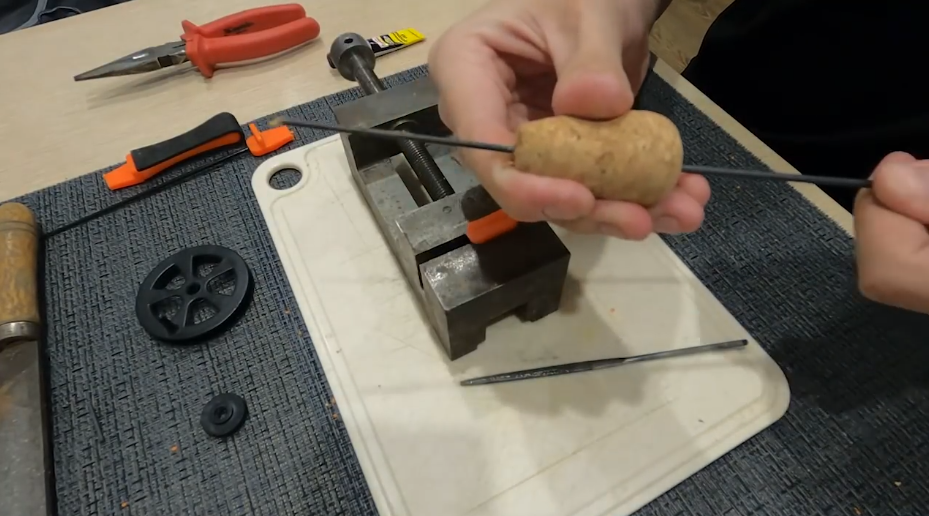

Ну и наконец переходим к сборке удилища. Первым делом продеваем хлыстик в ручку, если хлыстик заходит плотно нужно его об что то упереть и просунуть до самого конца.

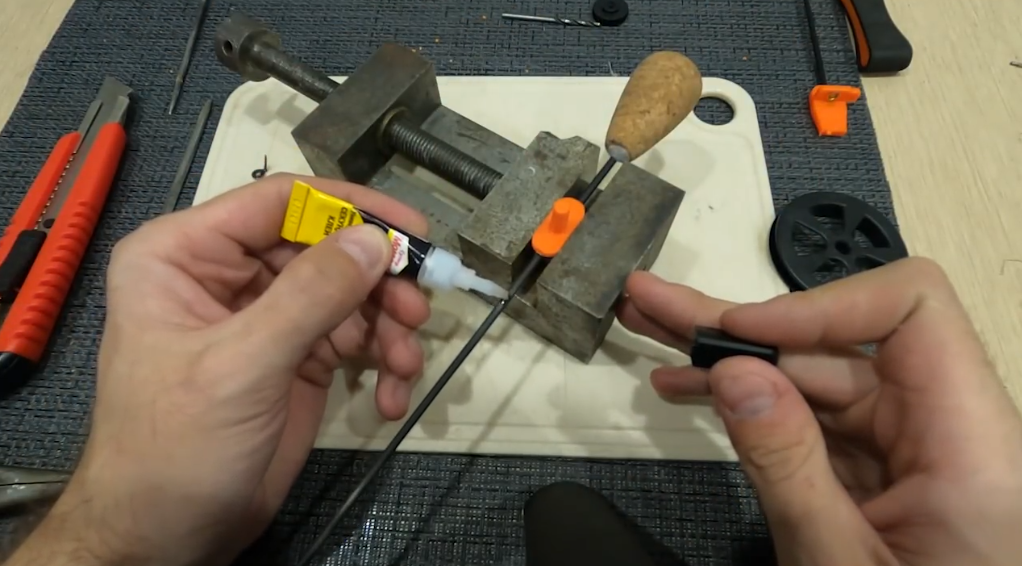

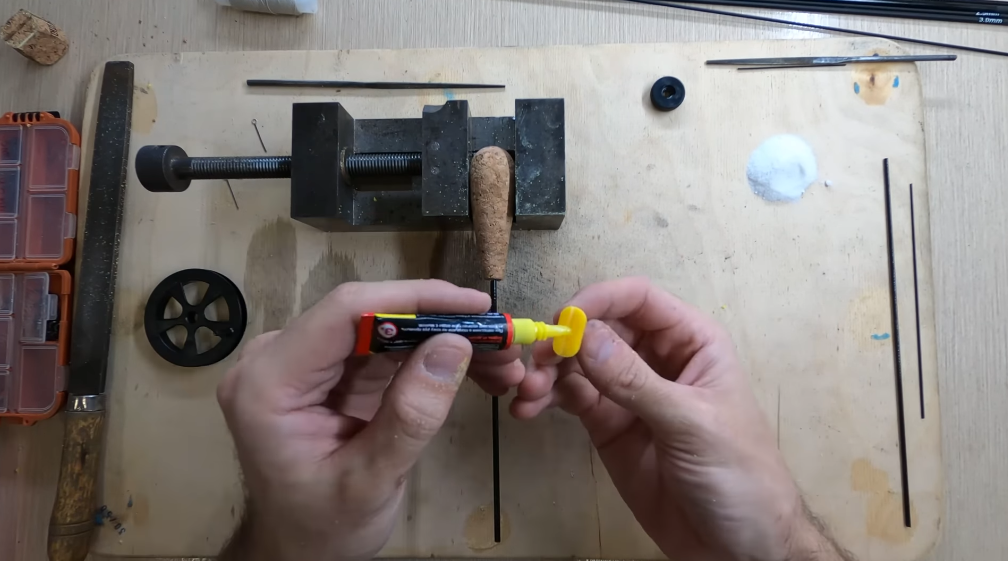

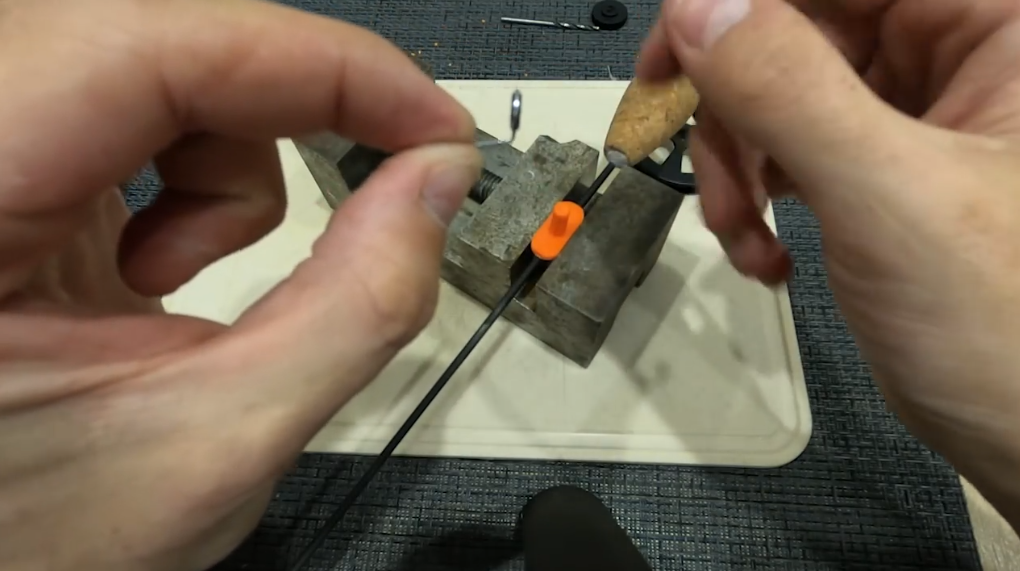

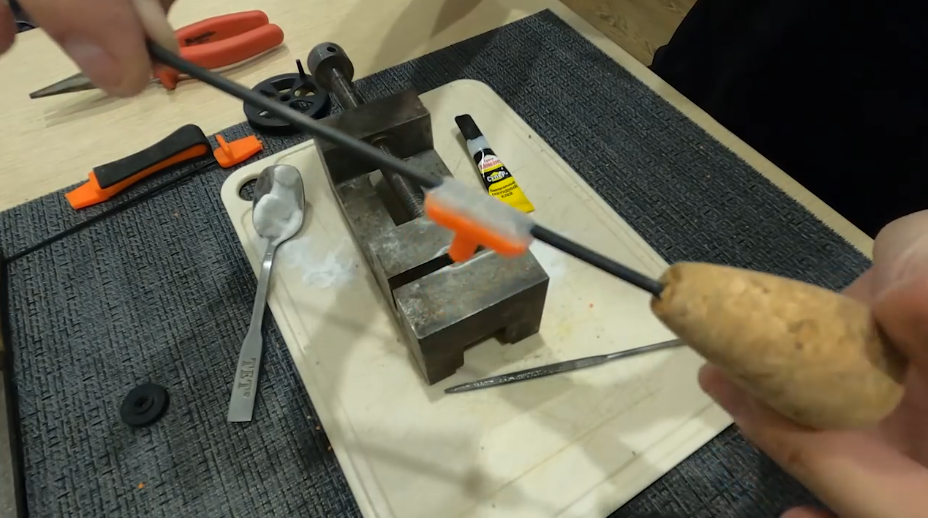

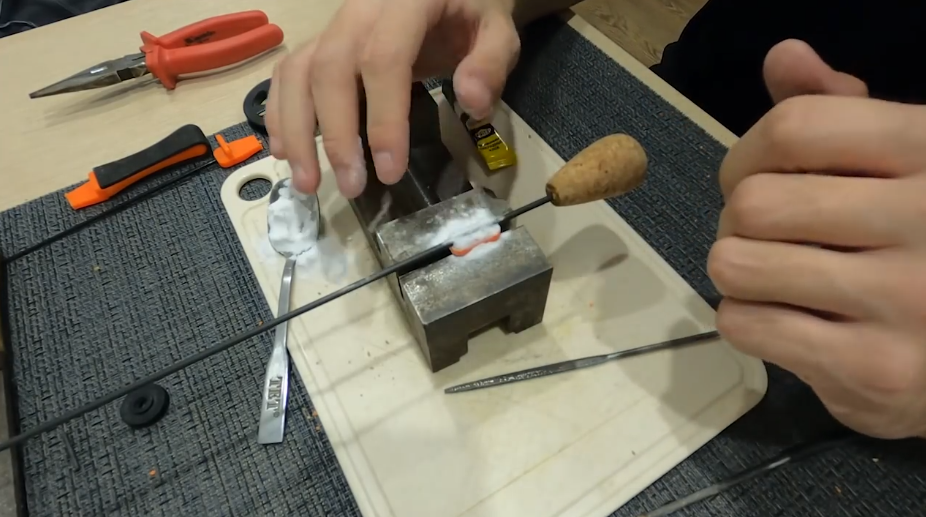

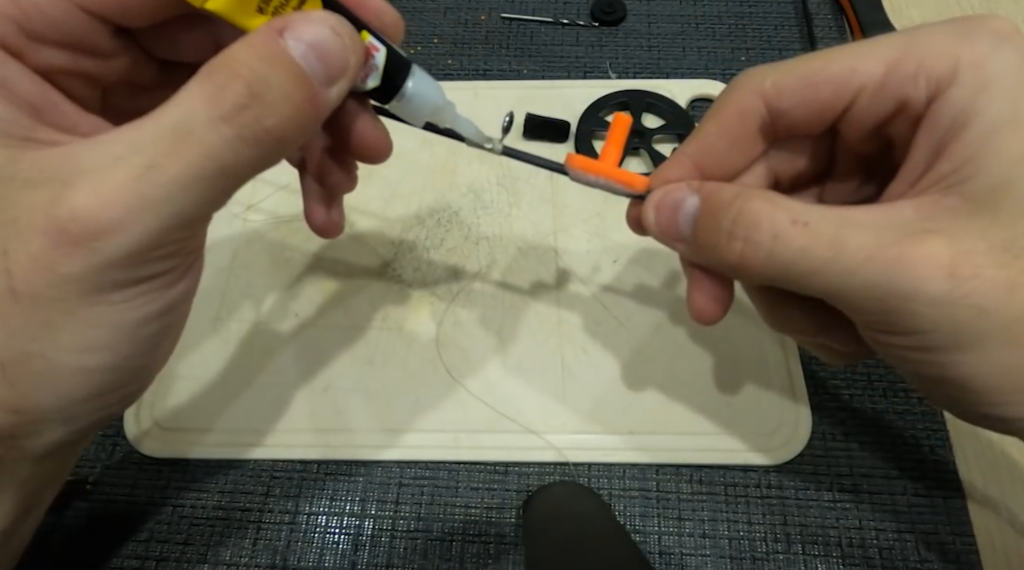

Теперь зажимаем изделие в тиски и при помощи клея крепим к хлыстику ось для катушки. Далее наносим еще слой клея на сам хлыст и на саму ось и, пока клей не застыл, посыпаем это место пищевой содой.

Процедуру можно повторить пака у вас не получится монолит. Затем это место нужно обработать наждачкой.

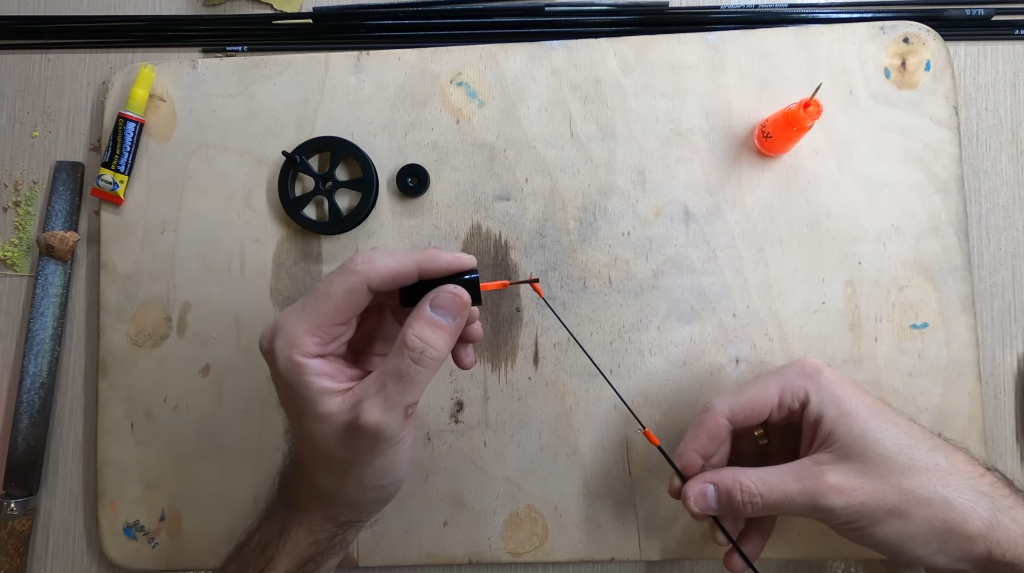

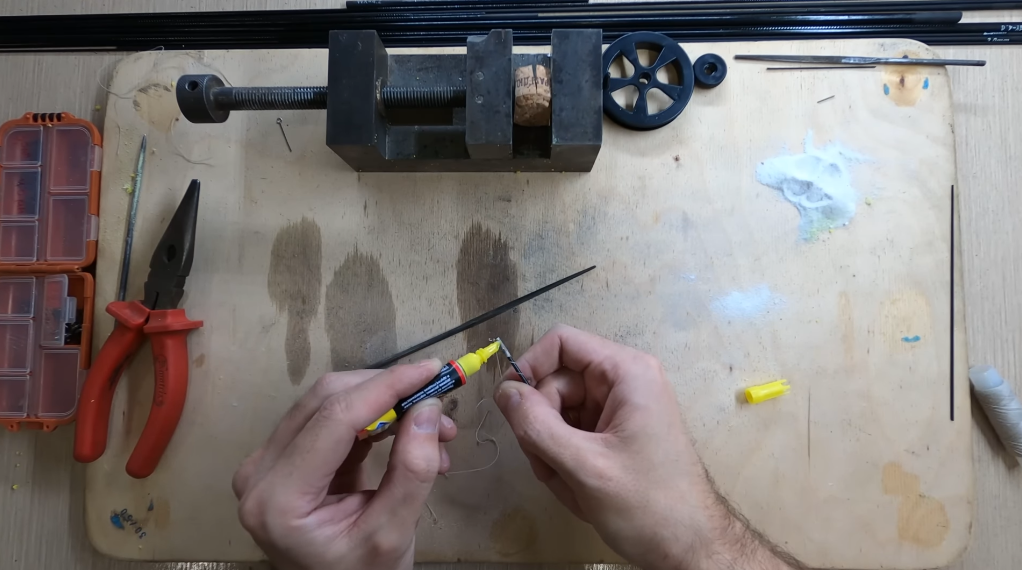

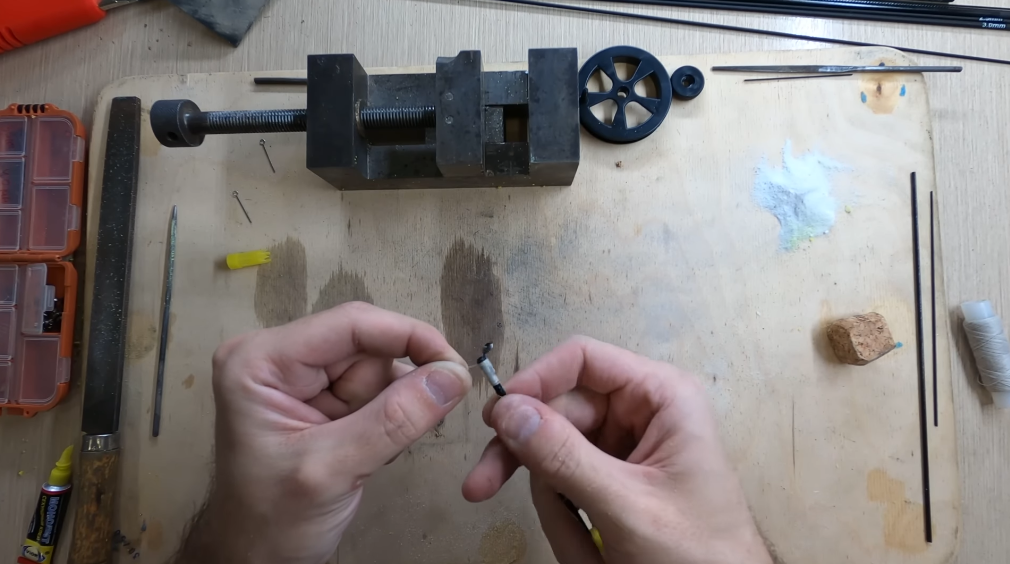

Теперь мы переходим к следующей части сборки удочки — это расстановки тюльпанов и пропускных колец. На основной хлыстик одеваем тюльпан который я снял с нашей удочки клона и при помощи ниток и клея делаем бандаж.

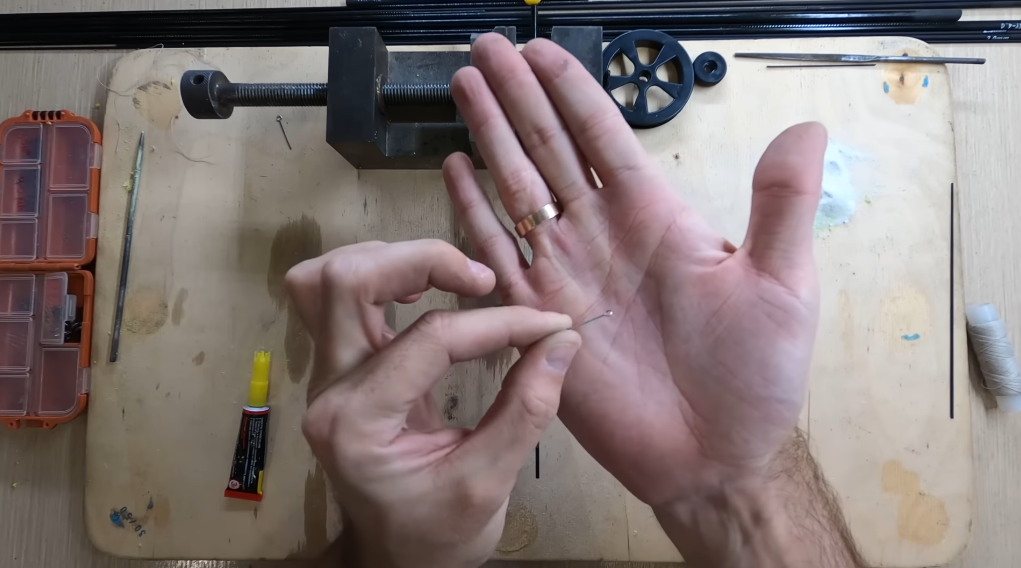

Затем со стороны ручки вставляем второе колено и таким же способом при помощи бандажа крепим пропускное кольцо уже на второе колено. Пропускное кольцо маленького размера его можно взять и откусить от не нужно крючка.

У нас осталось еще третье колено, его тоже просовываем со стороны ручки и крепим еще одно пропускное тем же способом при помощи бандажа.

Теперь нужно установить тюльпан в месте, где у нас располагается катушка, он будет служить как лесоукладыватель, чтобы не путалась леска, когда вы ее сматываете и разматываете. Тюльпанчик можно купить в магазине они есть в продаже или снять со старой удочки.

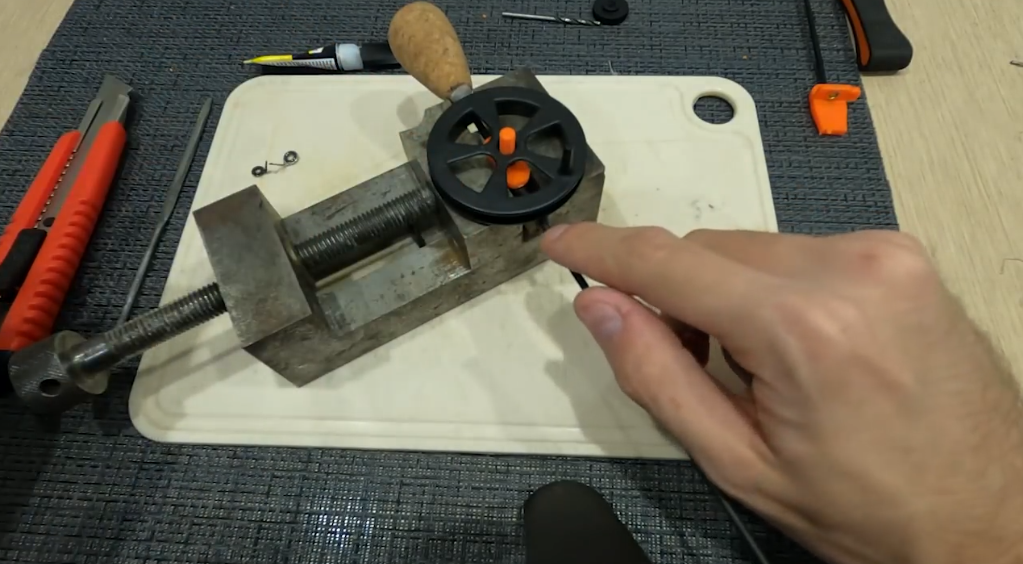

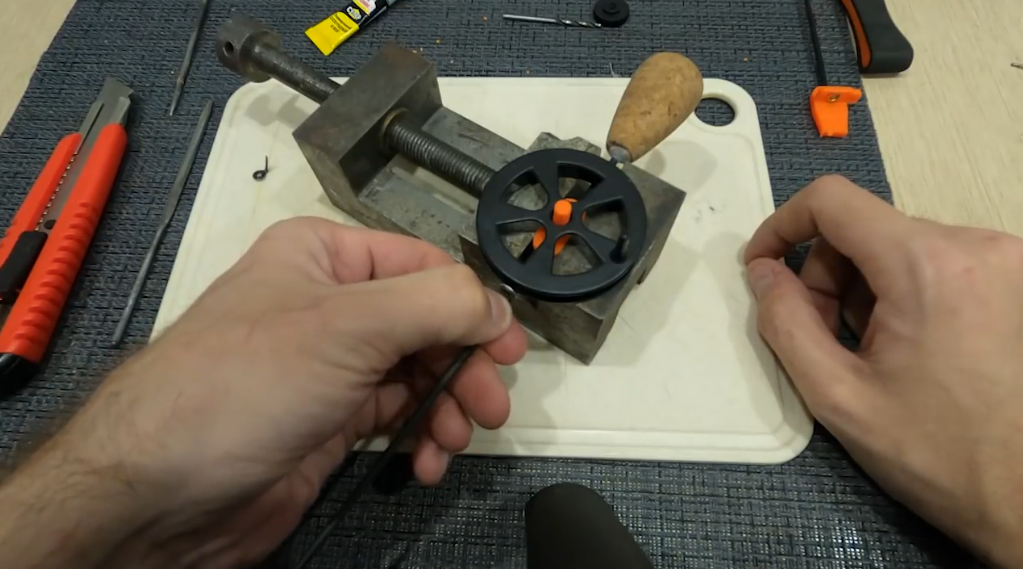

Зажимаем в тисках нашу удочку берем катушку ставим на ось и смотрим где у нас должен стоять тюльпан по отношению к катушке отмечаем это место.

Обратите внимание на тюльпане должен быть прямой угол его можно подогнуть подручными средствами.

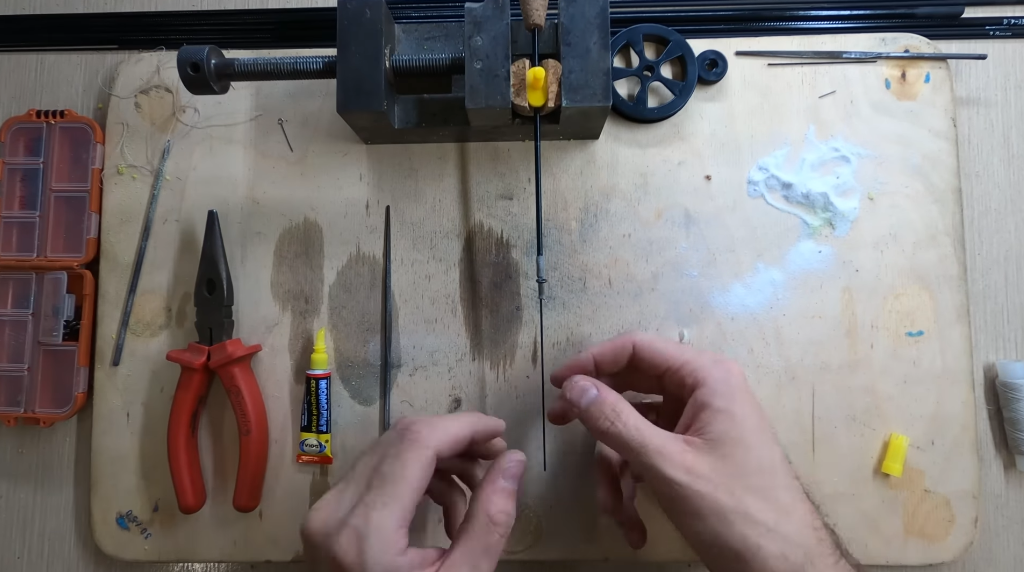

Теперь нам нужно его прихватить на хлыст, смотрим, где у нас черточка, наносим клей на хлыст и по отношению к катушке прислоняем этот тюльпан, проверяем соосность и слегка прижимаем, чтобы он полностью схватился.





И точно также обматываем ниткой, после чего проливаем клеем, и наш тюльпан уже никуда не денется.



Теперь придаем удочке эстетический вид наносим лак в местах где мы делали бандаж тюльпанов и пропускных колец.

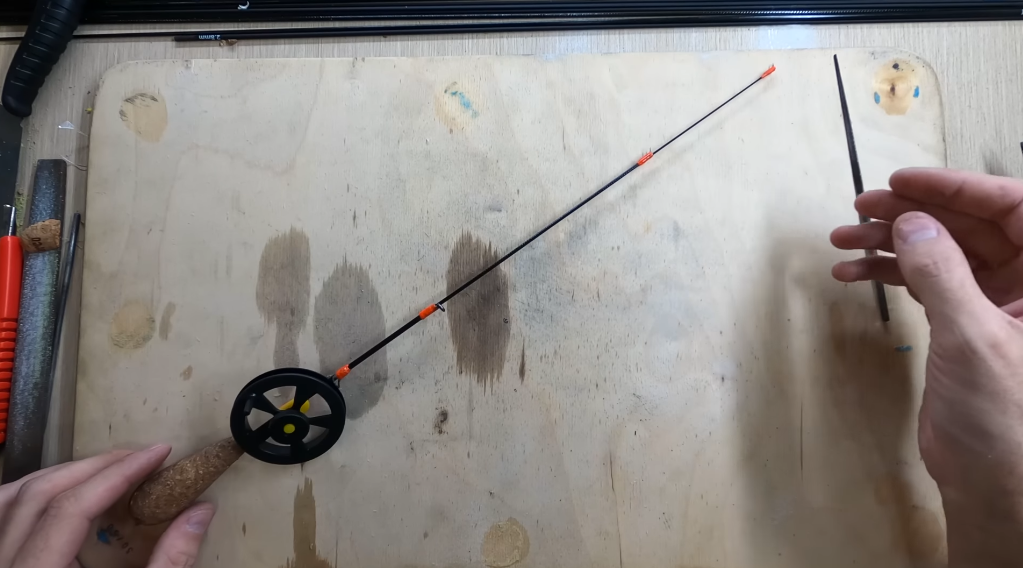

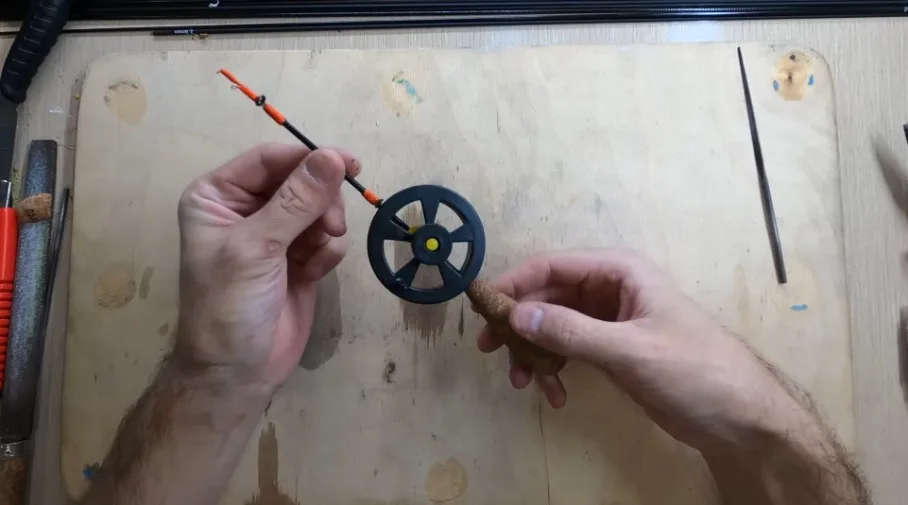

Теперь собираем удочку: ставим катушку, ставим обязательно шайбочку и фиксирующую гайку, всё это затягиваем, проверяем ходовые качества катушки. В итоге у вас должна получится вот такая замечательная блеснилка, удочка очень мягкая, очень чуткая на поклевках.



Всем ни хвоста. Пока.
